PARTIE F: LA MACHINE TERRE

I- La structure du globe terrestre

A- L'étude des zones stables : les apports de la sismologie

1- la propagation des ondes dans les roches superficielles du globe

2- la propagation des ondes en profondeur

B- L'étude des zones actives : tt fosses et rifts

1- la fosse du Chili et la cordillère des Andes : Les apports de la sismologie

1a- des séismes sous la cordillère des Andes

1b- volcanisme andésitique et zones de convergence

1c- conséquences des mouvements de convergence :

2- Dorsales océaniques et rifts continentaux (titre différé)

2a- Une zone active, la dorsale :

- l'apport de la sismologie
- Des structures découvertes par l'observation directe

2b- fonctionnement d'une zone d'écartement



II- Les plaques lithosphériques se déplacent

L 1 recto

---

RETOUR

Rappels sur la surveillance des volcans

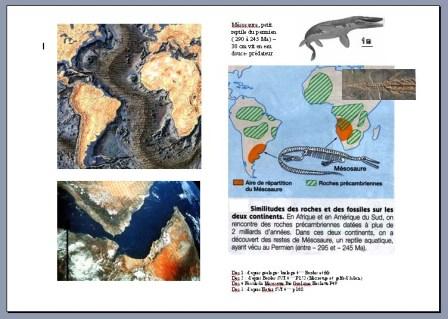

Observation de la complémentarité des continents (p119 NATHAN 4 svt)

Aire de répartition du Mésosaure ( P 108 HATIER 4SVT)

lien vers mesosaure: Fossile1

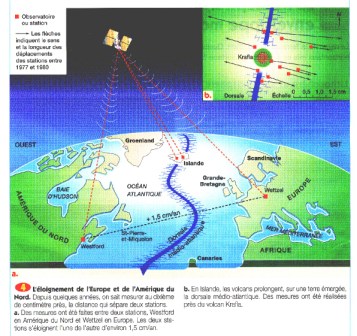

Variations annuelles de distances mesurées grâce au GPS (p217 BELIN 4 svt )

imprimer ces documents

La planète terre est une planète active. Certains indices ( mesures GPS, forme des continents, aire de répartition d'animaux fossiles…) semblent démontrer que notre planète est animée de mouvements.

L 1 verso

RETOUR

Comment la machine terre peut-elle fonctionner ?

Où avons nous rencontré des zones actives à la surface de la planète ?

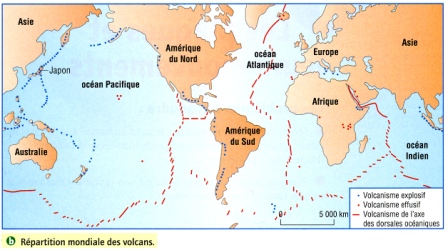

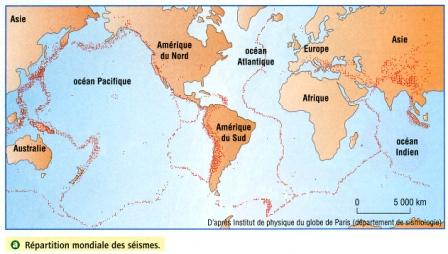

Comparaison des cartes de répartition des zones volcaniques et des zones sismiques

voir d'autres cartes sur Internet

imprimer les cartes

RA expli O - Que montrent les cartes ? au crayon gris

Nous avons comparé les cartes de répartition mondiales des zones volcaniques et des zones sismiques. Nous avons ainsi mis en évidence le fait que, la planète est constituée de différents parties, stables, limitées par des frontières actives.

L'étude d'une zone stable, ou d'un zone active pourrait nous permettre d'élucider le phénomène de mouvement.

Comment connaître la structure d'une zone stable, ou d'un zone active ?

Le forage le plus profond ne peut dépasser 15 km de profondeur.
Le rayon de la terre est de 6400 km.
Rappel sur les séismes, ondes sismiques.

RETOUR

I- La structure du globe terrestre

Le rayon de la terre est de 6400 km. L'étude directe des couches profondes n'est donc pas possible (forage maximum 12 km). L'utilisation des ondes sismiques est un moyen indirecte de pénétrer la planète.

D'autres informations sur la planète (recherches personnelles) -   -   -   -   - - -

A- L'ETUDE DES ZONES STABLES : les apports de la sismologie

1- la propagation des ondes dans les roches superficielles du globe

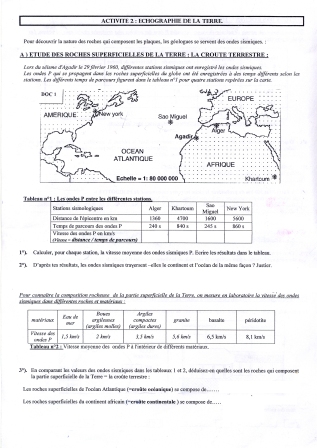

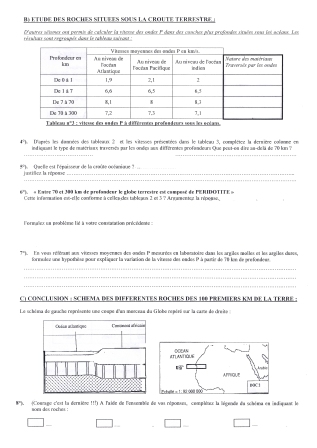

TD1 - Connaître la structure du globe ( la croûte terrestre ) Ict O- I tab O- RA exp O - Voir ci-contre

L 1 recto

RETOUR

TD1 - Connaître la structure du globe ( la croûte terrestre ) Ict O- I tab O- RA exp O



L 1 recto

RETOUR

2- la propagation des ondes en profondeur

TD2 - La structure du globe terrestre autre TD

RETOUR

TD2 - La structure du globe terrestre

RETOUR

B-L'ETUDE DES ACTIVES : (titre différé)fosses et rifts

Quelles hypothèses pouvez- vous formuler pour expliquer ces faits ?

RA hyp - Mon hypothèse : au crayon gris

RETOUR

1- La fosse du Chili et la cordillère des Andes : Les apports de la sismologie

Si la CO disparaît sous la CC, le déplacement doit engendrer des séismes importants vue les masses rocheuses en présence.

1a- Des séismes sous la cordillère des Andes...0 imprimer les 4 documents suivants

I gra O - doc 16 p 114		Question 3 p 114

Voir une simulation

TM - Recherches : La fosse de Tonga ...........Moteurs de recherche...???

RETOUR

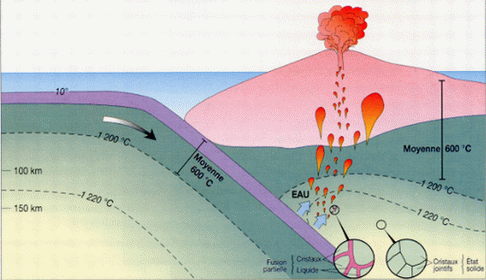

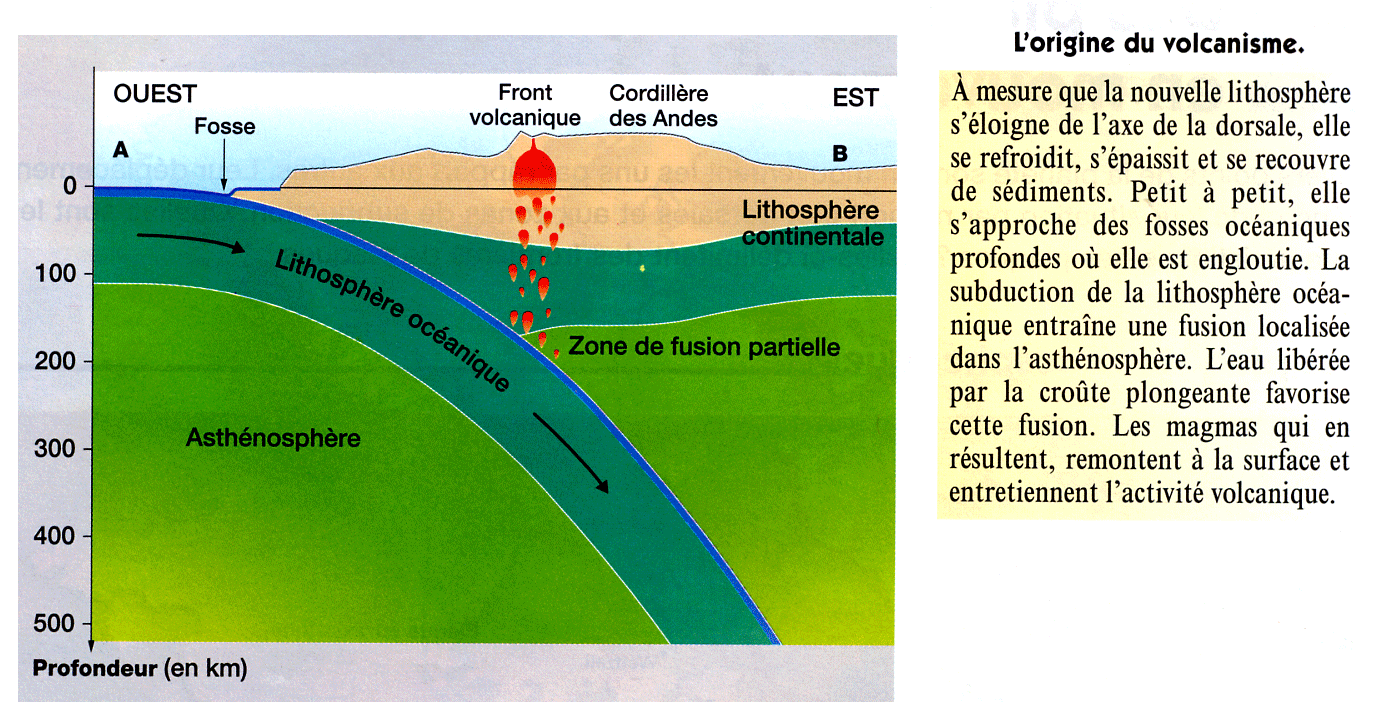

1b- volcanisme andésitique et zones de convergence

Pb : Existe-t-il un rapport entre l'activité volcanique explosive de la Cordillière et le phénomène de rapprochement (convergence) ?

Collez le calque et Résumez l'ensemble de tes observations (crayon gris) :

Voir une simulation

RA explication 0 - La plaque de Nazca et la plaque Sud AM se rapprochent à la vitesse de 84 mm/an. Que peut-on prévoir en ce qui concerne leurs positions dans quelques millions d 'années avenir ?

RETOUR

1c- Conséquences des mouvements de convergence :

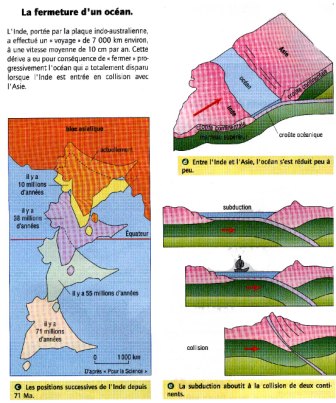

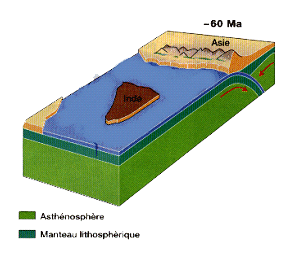

Plaque indienne et plaque asiatique il y a 60 Ma . RA expli O - Que doit-on pouvoir observer aujourd'hui ? Voir une animation

TD : Mouvements des plaques lithosphériques et chaînes de montagne.

L'inde s'est séparée de l'Afrique il y a 85 Ma puis a convergé vers l'Asie. L'inde est entrée en collision avec l'Asie il y a 50 Ma. La lithosphère océanique a totalement disparue. Cette collision a formé l'Himalaya ou l'on observe de spectaculaires plis et failles.

RETOUR

2- Dorsales océaniques et rifts continentaux(titre différé)

RA explication 0 - La lithosphère disparaît au niveau des fosses et cependant, la terre ne diminue pas de volume. Quels explication pourriez-vous donner a cette contradiction ?

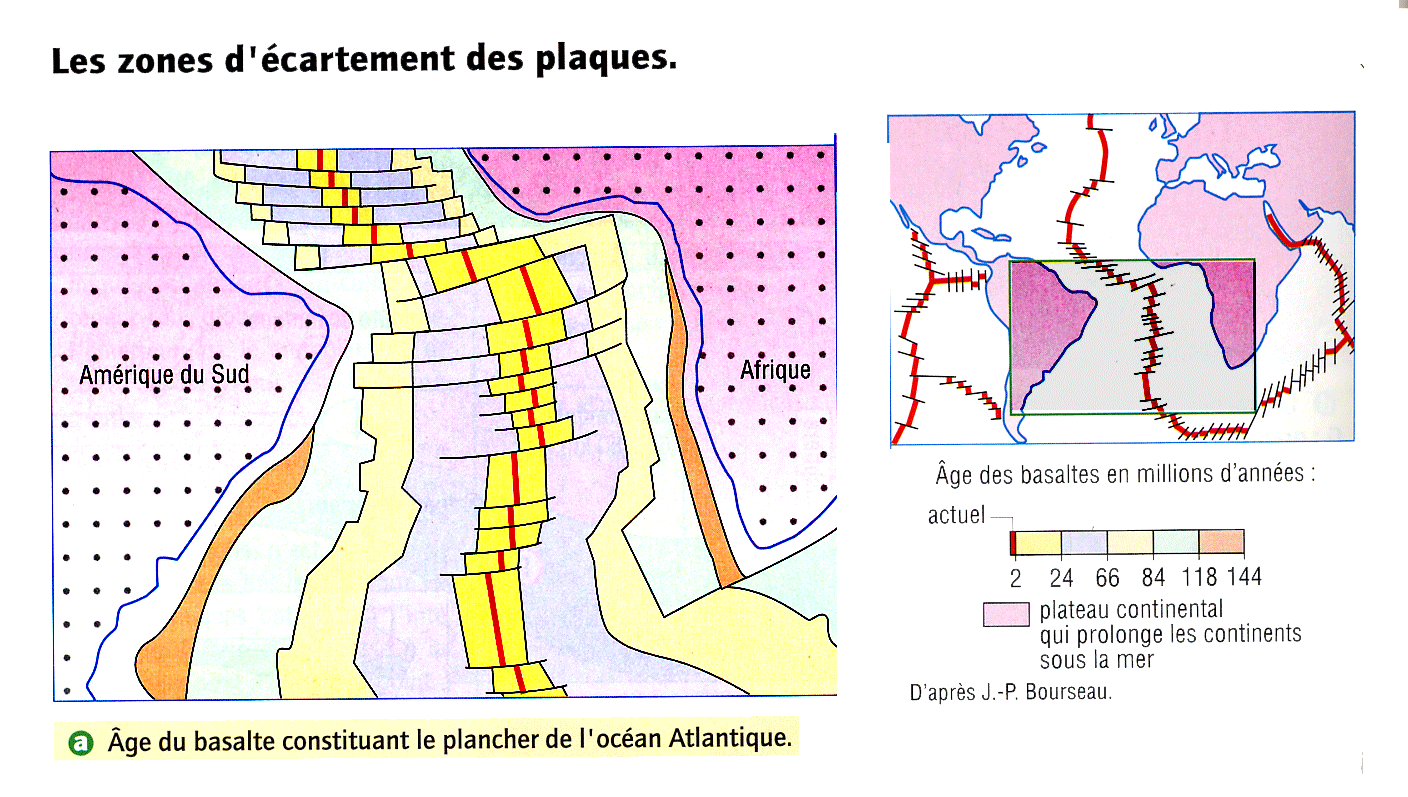

Rappel des résultats du carottage : il existe une symétrie dans l'age des basaltes de part et d'autre de la dorsale.

imprimer les documents

RA hyp 0 - mon hypothèse :

Il doit exister ailleurs, une zone de création de lithosphère.

RETOUR

2a- Une zone active, la dorsale :

• l'apport de la sismologie

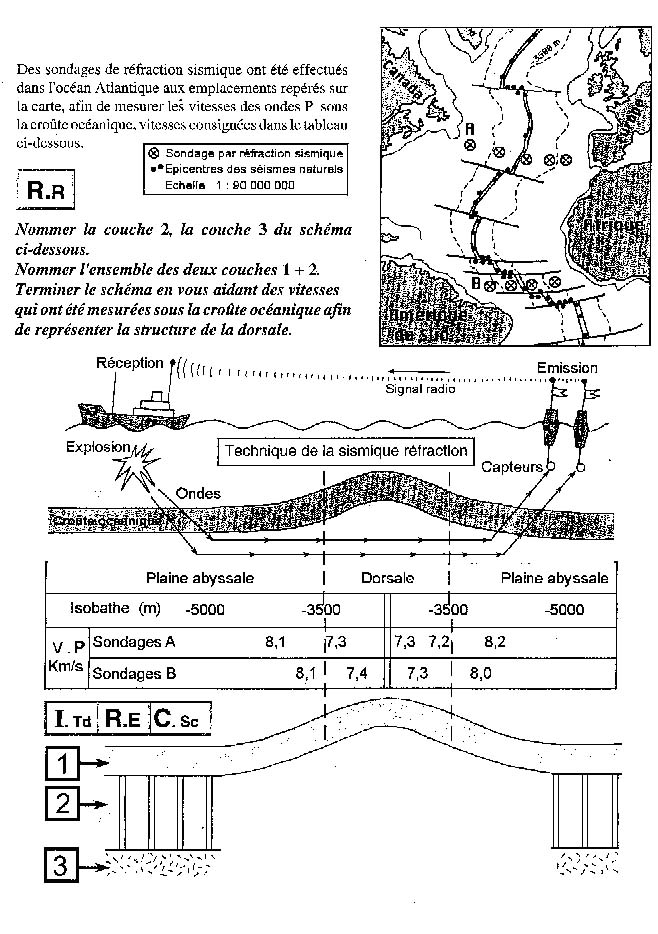

TD- Découvrir la structure d'une dorsale ( le TD )

Correction du schéma dans la leçon
1=croûte océanique ; 2=Péridotite ; 1+2= lithosphère océanique ; 3=Asthénosphère

RA expli 0 - Quelles conséquences le phénomène décrit peut avoir sur la pression subit par l'asthénosphère ?

Aidez-vous des info vues doc 8 p 93.

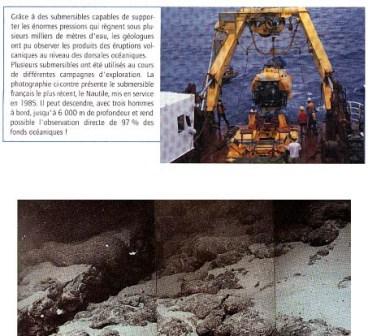

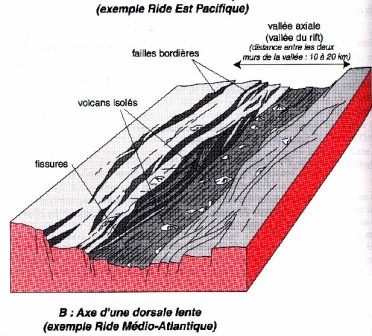

Des structures découvertes par l'observation directe imprimer les documents

RA exp O - Quels phénomènes peuvent être à l'origine des structures géologiques observées en Islande comme au niveau des dorsales ? mon explication : au crayon gris

RETOUR

Découvrir la structure d'une dorsale ( fiche 36 )

RETOUR

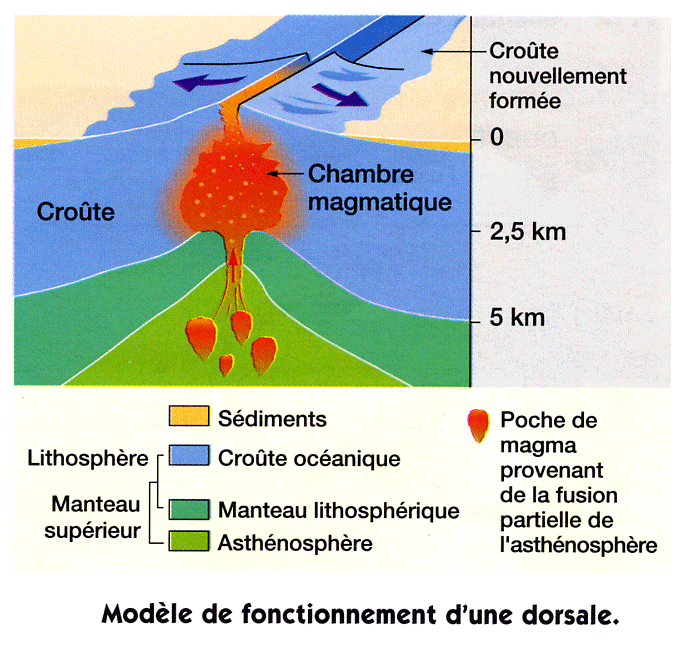

2b- fonctionnement d'une zone d'écartement :

RA Syn O- Expliquez comment fonctionne une dorsale (mon explication : au crayon gris)

voir une animation du phénomène imprimer les documents

voir l'évolution de ces 2 continents

RETOUR

II- Les plaques lithosphériques se déplacent

Les plaques lithosphériques sont mobiles les unes par rapport aux autres.

Voir vitesse 20 P 116

Voir simulation sur Web

RA expl O- Comment expliquer cette mobilité ? (mon explication : au crayon gris)

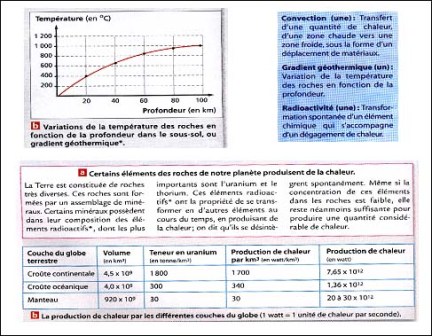

TD : Découvrir l'origine du mouvement des plaques lithosphériques_- I gra O- I tetxte O - I tab O

Travail en binôme- Résumez l'ensemble des informations pertinentes

Liens pour les plus curieux
